Tự động hóa trạm biến áp với hệ thống SCADA

Trong việc quản lý và điều hành hệ thống điện, hệ thống SCADA đóng vai trò rất quan trọng. SCADA (viết tắt tiếng Anh: Supervisory Control And Data Acquisition) là một hệ thống điều khiển giám sát và thu thập dữ liệu, giúp cho kỹ sư và các điều hành viên hệ thống điện (HTĐ) nắm bắt và xử lý chính xác, theo dõi mọi diễn biến thời gian thực trong hệ thống điện.

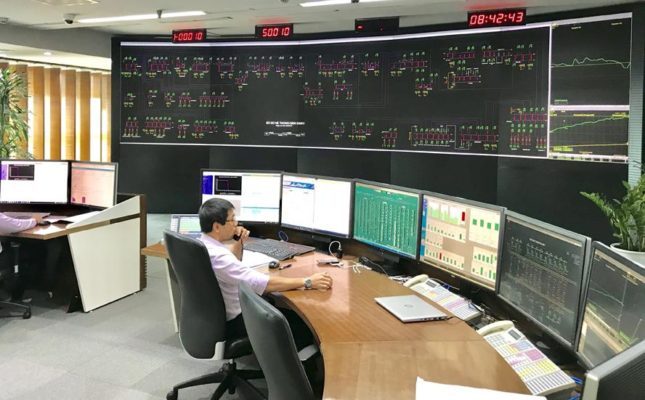

Trung tâm Điều độ hệ thống điện quốc gia (NLDC).

         Trong hệ thống SCADA, thiết bị đầu cuối RTU, Gateway là phần tử rất quan trọng có nhiệm vụ thu thập và phản ánh tình trạng của các thiết bị đang hoạt động trong HTĐ.

          Chất lượng của hệ thống SCADA phụ thuộc rất nhiều vào khả năng hoạt động liên tục, ổn định và tính chính xác của thiết bị đầu cuối.

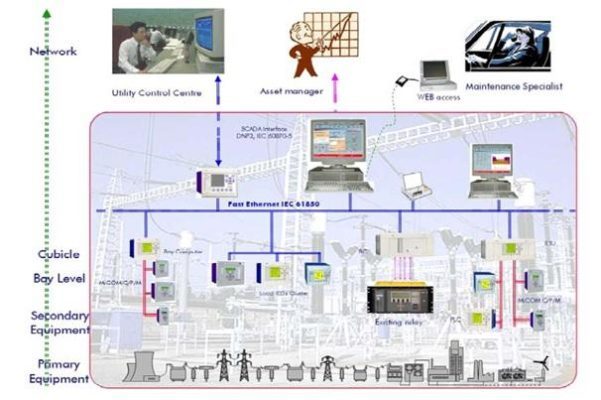

Mô hình hệ thống SCADA trong hệ thống điện

    Nguyên tắc làm việc của hệ thống SCADA như sau:

+ Thu thập dữ liệu:

    Dữ liệu từ các trạm biến áp và các nhà máy điện được chia làm ba loại chính:

         –  Dữ liệu trạng thái: trạng thái các máy cắt, dao cách ly, dao tiếp địa,  trạng thái vị trí các khoá điều khiển từ xa/ tại chỗ v.v… Cảnh báo của các bảo vệ .

         –  Dữ liệu tương tự: Công suất tác dụng MW, phản kháng MVAr, điện áp, dòng điện, vị trí nấc biến áp, tần số v.v…

         –  Dữ liệu tích luỹ theo thời gian: Điện năng kWh, kVArh v.v…

+  Điều khiển:

    Lệnh điều khiển từ hệ thống SCADA của trung tâm điều độ hoặc từ Local HMI tại trạm  thông qua kênh truyền gửi đến RTU (hoặc SAS), các lệnh điều khiển có thể là:

         – Lệnh đóng cắt máy cắt, dao cách ly, dao tiếp địa (open/close).

         – Lệnh điều khiển tăng giảm (Raise/Lower) nấc máy biến áp

         – Các lệnh điều khiển chạy dừng (Run/Stop) các nhóm quạt, lệnh giải trừ Lockout, lệnh Reset LED…

         – Lệnh điều khiển thay đổi giá trị đặt (Setpoint).

+  Giám sát:

    Dữ liệu thu thập từ các trạm về trung tâm điều khiển sẽ được máy tính xử lý:

         – Hiển thị trên các sơ đồ, bảng biểu và các dạng đồ thị xu hướng.

         – Đối với dữ liệu trạng thái (máy cắt, dao cách ly, cảnh báo v.v…) khi phát hiện ra có sự thay đổi trạng thái hệ thống SCADA sẽ phát cảnh báo bằng âm thanh và dòng thông báo để lôi kéo sự chú ý của người vận hành.

         – Đối với dữ liệu giá trị đo xa, dữ liệu nhận được sẽ được kiểm tra so sánh với các ngưỡng dưới và ngưỡng trên (đã được định trước), nếu giá trị đo được bị vi phạm thì hệ thống sẽ phát cảnh báo cho người vận hành.

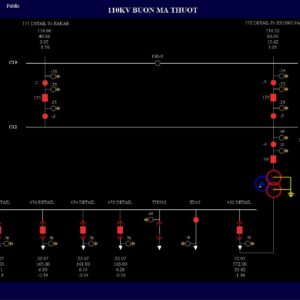

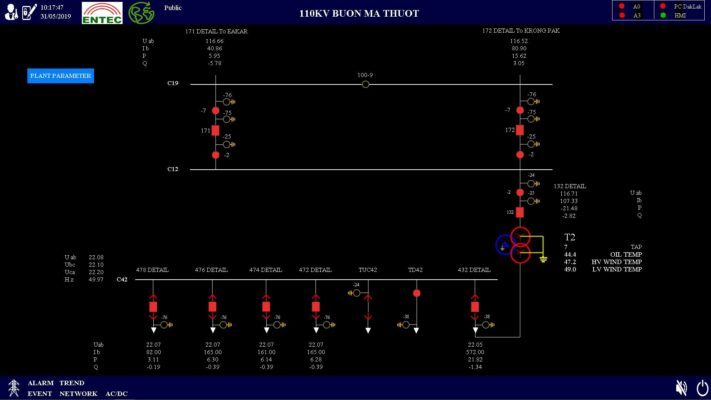

Giao diện tổng quan – Trạm biến áp 110kV Buôn Ma Thuột
