HỆ THỐNG TỦ NẠP CHỈNH LƯU

1. Giới thiệu

Tủ nạp chỉnh lưu được sử dụng cấp cho hệ thống tủ phân phối nguồn 220VDC của trạm và nạp cho hệ thống Ắc quy. Tủ nạp thông thường sẽ có dòng định mức 50A, 100A, 150A, 200A, … tùy vào yêu cầu dòng tải. Số tủ nạp sẽ được trang bị 02 tủ có thể làm việc song song hoạc có thể làm việc dự phòng lẫn nhau.

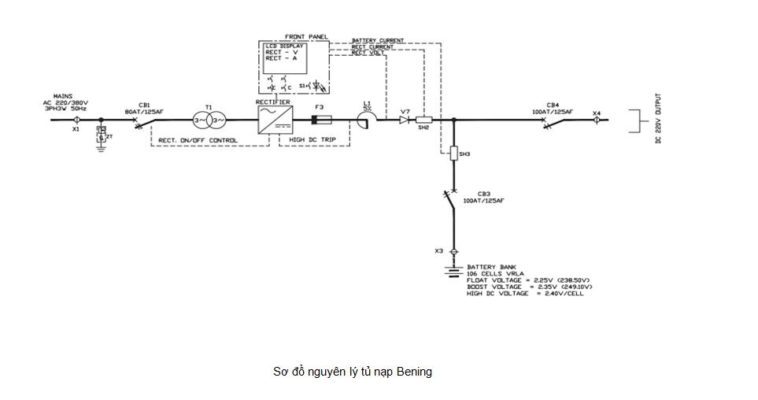

Tủ chỉnh lưu được chúng tôi nhập nguyên tủ từ các hãng uy tín như Avatec/Sigapore, Bening/Sigapore, Legrand Inform/Thổ Nhĩ Kỳ.

2. Cấu tạo tủ

Tùy thuộc vào hãng sản xuất sẽ có những kích thước tủ khác nhau nhưng về cơ bản sẽ có kích thước tiêu chuẩn như sau

+ Kích thước: 800x2200x600 (RxCxS)

+ Cấp bảo vệ IP41, sơn tĩnh điện màu RAL7032

+ Thiết kế có hệ thống tản nhiệt, lọc bụi, sấy, ….

+ Tủ được thiết kế 01 cánh trước để đảm bảo an toàn và thuận tiện trong vận hành.

+ Tủ có chân đế cao 100mm

3. Các thiết lắp đặt trong tủ

• Biến điện áp 3 pha để cách ly và biến đổi điện áp
• Hệ thống cầu chỉnh lưu Thyristor
• Bo mạch điều khiển: Để điều khiển hệ thống Thyristor
• Các MCCB AC/DC bảo vệ cho nguồn đầu vào và đầu ra
• Hệ thống tản nhiệt

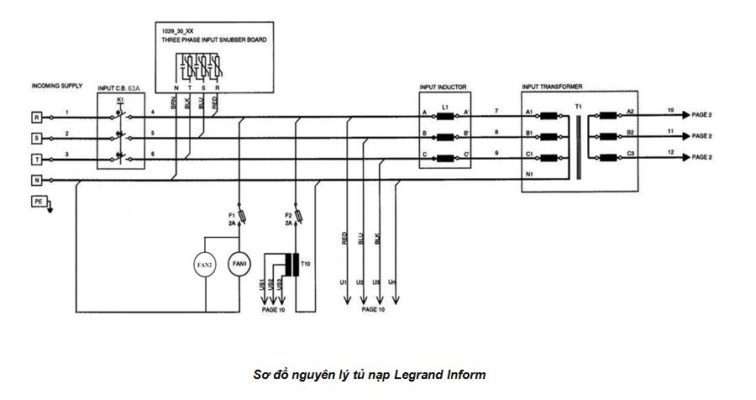

• Và các thiết bị đo lường điều khiển khác như: Đồng hồ đo dòng nạo, đồng hồ đo điện áp đầu ra, khóa lựa chọn chế độ vận hành, bộ cảnh báo tín hiệu đèn LED….Thiết bị bố trí trong tủ Legrand Inform

4. Chế độ vận hành

Có 03 chế độ vận hành chính là BOOST, AUTO và FLOAT. Ngoài ra còn có thêm các chế độ vận hành khác ZIC-ZAC (phóng nạp luân phiên) giúp chống chai ắc quy, chế độ TEST để kiểm tra ắc quy và kiểm tra bản thân tủ nạp

• Chế độ BOOST là chế độ nạp cưỡng bức với dòng nạp lớn. Giá trị dòng điện nạp BOOST thông thường là 10% dung lượng ac quy. Quá trình BOOST kết thúc bằng ổn áp ở giá trị Uk.
• Chế độ nạp AUTO là chế độ mà tủ nạp tự kiểm tra hệ thống để lựa chọn chế độ nạp cho ắc quy
• Nạp FLOAT là chế độ nạp bổ sung, được sử dụng trong trường hợp vận hành bình thường, ắc quy không ở trạng thái quá đói. FLOAT kết thúc bằng ổn áp ở giá trị Uf (Điện áp danh định)
• Nạp Zic Zac: còn gọi là phóng nạp luân phiên. Đây là chế độ nạp chống chai ắc quy. Ắc quy được nạp đến điện áp đủ lớn (Uk) sau đó dừng nạp (khóa Thyristor) để ắc quy phóng điện (qua tải). Khi điện áp xuống tới Um thì ắc quy lại được nạp lên tới Uk. Do có phóng và nạp luân phiên nên ắc quy được bảo dưỡng ngay trong quá trình làm việc.
• Chế độ TEST là chế độ cho phép khảo sát thông số ắc quy, chọn chế độ nạp hợp lý, giám sát tủ nạp và điều khiển tủ nạp thông qua máy tính PC. Thường được sử dụng khi khởi động tủ nạp để đo điện áp, dòng nạp.
