HỆ THỐNG TỦ NGUỒN PHÂN PHỐI XOAY CHIỀU 380/220VAC

1. Giới thiệu

Tủ phân phối nguồn 380/220VAC được sử dụng trong các trạm biến áp 110kV, 220kV, 500kV, nhà máy điện,… nhằm mục đích phân phối nguồn điện xoay chiều 1 pha/3 pha để đảm bảo cấp nguồn công tác vận hành trạm, thi công cải tạo và cho các máy có công suất lớn (chiếu sáng sân trạm, máy bơm nước,…). Ngoài ra còn cung cấp nguồn 3 pha/1pha cho tủ sạc, bộ sạc chỉnh lưu cho hệ thống ắc quy.

Tủ phân phối nguồn AC được cung cấp nguồn từ máy biến áp tự dùng trong trạm, hoặc từ nguồn lưới địa phương bên ngoài, hoặc từ máy phát điện, …. Thông thường thì sẽ có 02 nguồn đầu vào để dự phòng lẫn nhau.

Tùy thuộc vào nhu cầu phụ tải và khách hàng yêu cầu để lựa chọn thiết bị bảo vệ và và thanh cái phù hợp dòng định mức của tủ.

Thông thường đối với các TBA 220kV, 500kV sẽ yêu cầu dòng định mức của tủ > 630A, đối với TBA 110kV < 630A

Đối với các TBA 220kV và 500kV được thiết kế theo nhà Bay Housing, mối nhà Bay sẽ được trang bị 01 tủ cấp nguồn AC riêng và nguồn đầu vào được lấy từ tủ AC tổng

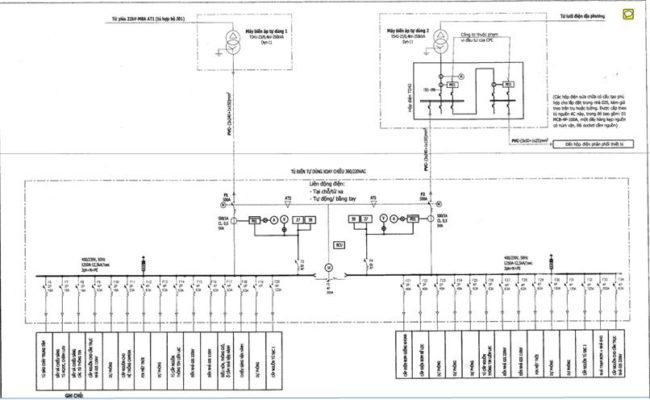

Sơ đồ kết nối nguồn 380/220VAC TBA 220kV Hải Châu

2. Cấu tạo tủ

Tùy thuộc vào số lượng thiết bị và khoảng cách cách điện an toàn cho phép để thiết kế và sản xuất kết cấu tủ cho phù hợp. Các dự án mà chúng tôi đã sản xuất kích thước cụ thể như sau:

+ Tủ 2 module: 2x800x2200x800 (RxCxS)

+ Tủ 1 module: 1000x2200x800 (RxCxS), 800x2200x800 (RxCxS)

+ Cấp bảo vệ IP41, sơn tĩnh điện tại nhà máy màu RAL7032

+ Thiết kế có hệ thống tản nhiệt, lọc bụi, sấy, ….

+ Tủ được thiết kế 02 cánh trước và sau để đảm bảo an toàn và thuận tiện trong vận hành.

+ Tủ được đặt trên đế cao 100mm

+ Hệ thống thanh cái 3P+N được tính toán phù hợp với dòng định mức (80×10, 80×5, 30×5, ….)

3. Thiết bị lắp đặt trong tủ

• Tùy vào dòng điện định mức, dòng cắt ngắn mạch để lựa chọn các thiết bị bảo vệ, đóng cắt phù hợp

+ Thiết bị bảo vệ, đóng cắt nguồn đầu vào: Được trang bị ACB (DEXN/LEGRAND,…. ) hoặc MCCB (DPX3/LEGRAND,….). Các vật tư phụ đi kèm như Motor, cuộn đóng, cuộn cắt, tiếp điểm phụ để điều khiển, giám sát trạng thái từ HMTM và trung tâm điều khiển.

+ Thiết bị bảo vệ và đóng cắt đầu ra tải: Được trang bị là MCCB (DPX3/LEGRAND, DRX/LEGRAND,… ), MCB (DX3/LEGRAND, …). Vật tư phụ đi kèm như là tiếp điểm phụ để giám sát trạng thái ON/OFF/TRIP từ HMTM và trung tâm điều khiển

+ Thiết bị cắt sét:Để đảm bảo hệ thống tủ nguồn AC làm việc an toàn trong điều kiện mưa bão giông sét, tủ được trang bị bộ cắt lọc sét (LPS34/POSTEF, …), bộ cắt sét (SPDS/Legrand, …)

Tủ cắt lọc sét LPS34/Postef   Bộ cắt  sét SPDS/Legrand

4. Thiết bị khác lắp đặt trong tủ

Ngoài các thiết bị phục vụ cho mạch lực cấp nguồn 380/220VAC cho hệ thống, tủ cấp nguồn AC còn trang bị các thiết bị khác để điều khiển, giám sát, đo lường các tín hiệu gửi lên HTMT tại trạm và trung tâm điều khiển.

• Thiết bị đo lường: Công tơ (A1700/Elster, ZMD405/Landis & Gyn…..), đồng hồ đa năng (MF96421, Elite 440, ….), đồng hồ Analog (AN35/IME, AN36/IME, …). Biến dòng điện (TA/IME, CT06/EMIC, …)
• Thiết bị điều khiển giám sát: BCU, IO (GBU/200/TSB, 6MD85/Siemen,….)
• Thiết bị cảnh báo: Rơle cảnh báo thấp áp quá áp F27/59 (S2 VMR5/MINILEC,….)
• Đèn báo, nút nhấn điều khiển, khóa lựa chọn trên cánh tủ
• Hàng kẹp, cầu đấu được trang bị đầy đủ đấu nối cáp nguồn đến thiết bị.
