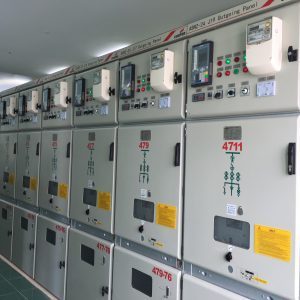

Tủ trung thế hợp bộ

1. Sản phẩm, mã hiệu:

– Tủ trung thế COOPER (EATON)

            + Tủ trung thế 40.5kV: ASN1-40.5

            + Tủ trung thế 24kV: ASN2-24

            + Tủ trung thế 12kV: ASN3-12

– Tủ trung thế HUATECH

            + Tủ trung thế 40.5kV: AMS-40.5

            + Tủ trung thế 24kV: AMS-24

            + Tủ trung thế 12kV: AMS-12

– Tủ trung thế ELEKTROBUDOWA SA

            + Tủ trung thế 40.5kV: D-40P

– Tủ trung thế SCHNEIDER

            + Tủ trung thế 40.5kV: DNF7

– Tủ trung thế SIEMENS

            + Tủ trung thế 24kV: SIMOPRIME A4

2. Đặc điểm:

Tủ trung thế hợp bộlà loại tủ tích hợp đầy đủ các thiết bị đóng cắt, đo lường và các thiết bị điều khiển, bảo vệ cho một ngăn lộ trung thế, dùng cho cấp điện áp lên đến 40,5kV, vỏ bằng kim loại, thanh cái đồng, cách điện không khí, lắp đặt trong nhà, được kiểm nghiệm (type test) theo tiêu chuẩn IEC 62271-200. Đây là hệ thống tủ được thiết kế dạng mô đun, có thể mở rộng.

Tủ có Liên động cơ và điện đảm bảo an toàn thao tác. Tất cả các thao tác vận hành trên thiết bị chỉ được thực hiện khi cửa tủ của các ngăn có điện áp cao đã được đóng kín.

3. Các thông số chính:

– Điện áp định mức: 10kV, 24kV, 40.5kV

– Tần số định mức: 50 Hz

– Dòng điện định mức: 630A, 800A, 1250A, 1600A, 2000A, 2500A

– Khả năng chịu dòng ngắn mạch: lên đến 31.5kA/3s

– Cấp bảo vệ: IP41

– Nguồn sấy và chiếu sáng: 220VAC

– Nguồn động cơ tích năng lò xo: 220V AC/DC

– Nguồn mạch đóng và cắt: 110VDC hoặc 220VDC

– Nguồn mạch tín hiệu: 110VDC hoặc 220VDC.

4. Các thiết bị chính trong tủ trung thế:

– Máy cắt chân không, có thể kéo ra được

– Biến dòng điện

– Biến điện áp, có thể kéo ra được

– Cầu chì, có thể kéo ra được

– Dao cắt phụ tải

– Dao nối đất loại đóng nhanh

– Dao cắm phân đoạn thanh cái

– Contactor.
