TỦ ĐẤU DÂY NGOÀI TRỜI MK

Tủ đấu dây trung gian ngoài trời MK được thiết kế nhằm tập trung các tín hiệu, điều khiển, đo lường của các thiết bị ngoài trời như Máy cắt, Dao cách ly, dao tiếp đất, biến dòng, biến điện áp của một ngăn lộ trước khi đưa vào tủ điều khiển – bảo vệ trong phòng vận hành. Việc sử dụng tủ MK trong trạm điện sẽ giúp tiết kiệm được cáp nhị thứ, dễ dàng trong quá trình kiểm soát mạch, phát hiện và xử lý sự cố trong quá trình vận hành.

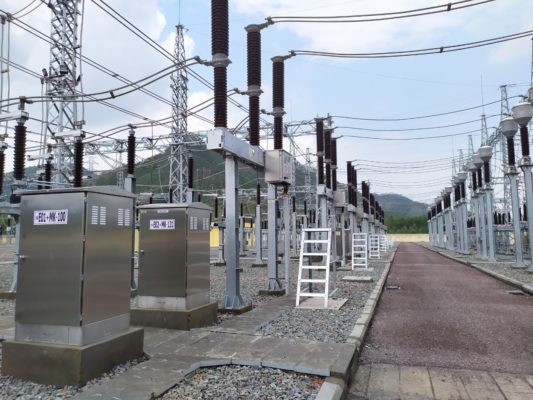

Hệ thống tủ MK ngoài trời và thiết bị nhất thứ- TBA 220kV Phước An

Với yêu cầu môi trường lắp đặt ngoài trời, tủ được thiết kế độ bảo vệ đạt chuẩn IP55 với cách thức bố trí xắp xếp và kiểu dáng hàng toàn phù hợp nhằm đáp ứng điều kiện thời tiết, khí hậu khô nóng mưa nhiều, độ ẩm cao.

1. THÔNG SỐ KỸ THUẬT TỦ

2. ĐẶC ĐIỂM KỸ THUẬT

• Thiết kế tuân thủ theo các tiêu chuẩn quốc tế IEC 801 – 2, IEC 801 – 3, IEC 68 – 2- 3; IEC 529; IEC 255 – 21.
• Khung tủ được làm từ thép tấm dày tối thiểu 2mm, gấp định hình, được hàn chắc chắn, đảm bảo độ kín, cứng, vững.
• Đế tủ cao 200mm được hàn thành khối cứng vững, được sơn màu đen và có thể thay đổi tùy theo yêu cầu của khách hang.
• Cửa tủ có thể mở góc 180^o, cánh mở phía trước và phía sau. Trên cánh gắn tay cầm có khoá, có thể thiết kế mở bên trái hoặc bên phải tuỳ yêu cầu khách hàng.
• Chiếu sáng nội bộ tủ bằng đèn LED, điều khiển bằng công tắc hành trình. Điện trở sấy và quạt thông gió điều khiển bằng thiết bị cảm biến nhiệt.Ổ cắm điện sử dụng loại ổ cắm công nghiệp có nắp đậy.
• Tấm đáy khoan sẵn các lỗ luồn cáp, kích thước phù hợp để bắt siết cổ cáp và có thể tháo rời.
• Thanh đồng tiếp địa được đặt phía đáy tủ, tiết diện tối thiểu 70mm2. Bulông, ê-cu cần thiết cho việc đấu nối với hệ thống tiếp địa bên ngoài cũng được gắn sẵn.
• Mạch cấp nguồn và các mạch chức năng được bảo vệ bằng MCB có dòng cắt phù hợp. Tiếp điểm phụ được trang bị dùng cho mạch cảnh báo.
• Dây dẫn nội bộ tủ được đánh số ở hai đầu theo như sơ đồ mạch trong các bản vẽ thiết kế. Các dây dẫn được đấu nối theo các nhóm chức năng như mạch dòng, mạch áp, mạch đóng, mạch cắt…và được đưa ra các nhóm hàng kẹp tương ứng. Các dây dẫn được sắp xếp gọn gàng và được cố định chắc chắn đồng thời đảm bảo dễ dàng, tiện lợi cho việc kiểm tra, đối chiếu với sơ đồ mạch.
• Hàng kẹp cho từng mạch khác nhau được thiết kế phù hợp với tiêu chuẩn, yêu cầu vận hành cũng như yêu cầu của khách hàng.
• Nhãn mác từng thiết bị nhỏ nhất như hàng kẹp, tiếp điểm phụ, attomat đều được in và gắn lên một cách rõ ràng và trùng với ký tự trên bản vẽ.
